Vlnovcové kompenzátory – záruka nerušeného provozu potrubí

V potrubních instalacích plní kompenzátory řadu důležitých funkcí, jako jsou:

• pohlcování drobných posunů a vibrací vznikajících v důsledku provozu čerpadel, turbín a jiných strojů a proudícího média,
• přebírání posunů připojených částí potrubí vyplývajících z jeho teplotní roztažnosti,
• snižování konstrukčních napětí v potrubí,

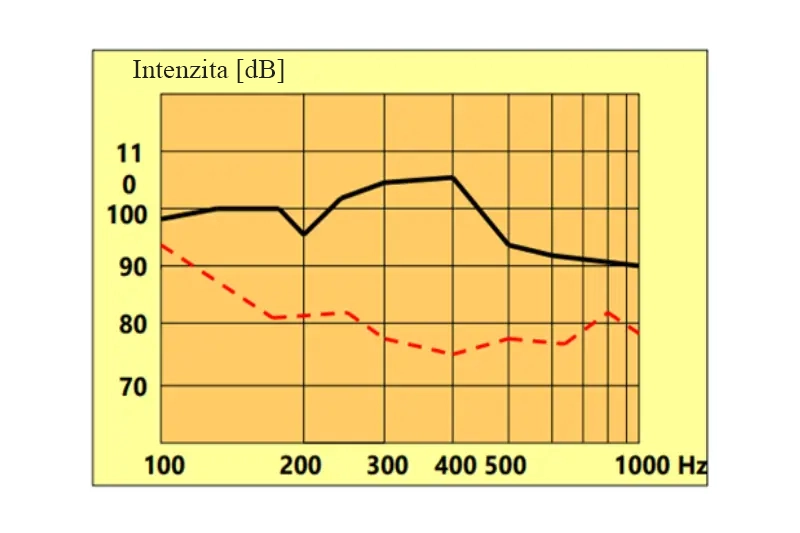

• eliminace vibrací a hluku v průmyslových instalacích a zařízeních,
• kompenzace účinků přirozeného sedání budov a konstrukcí.

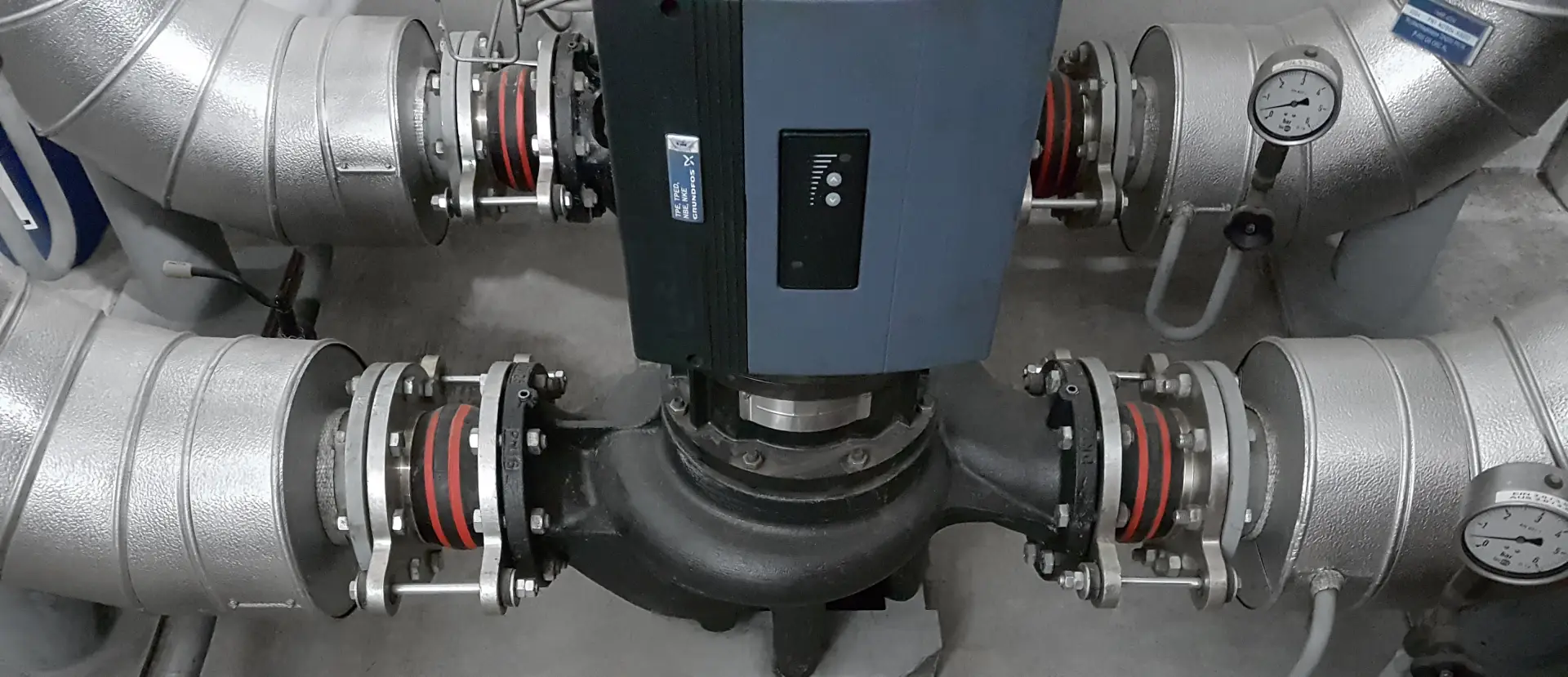

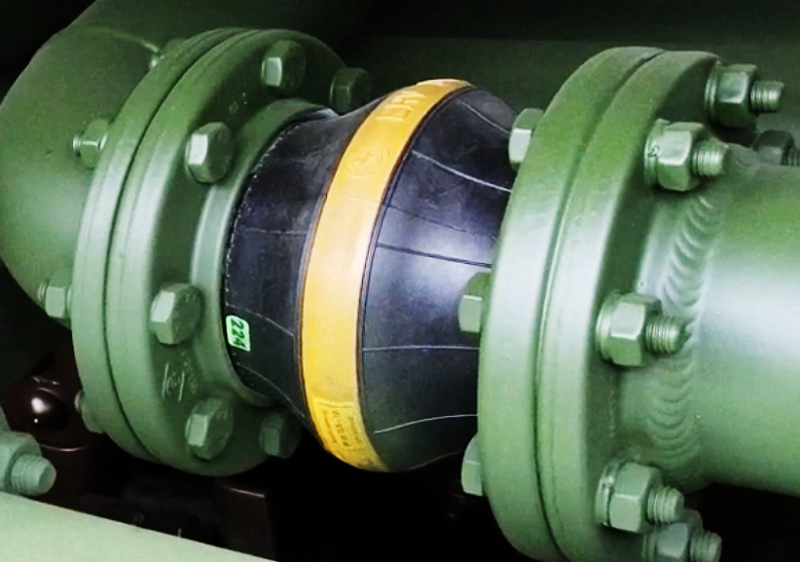

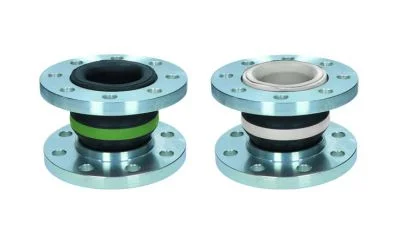

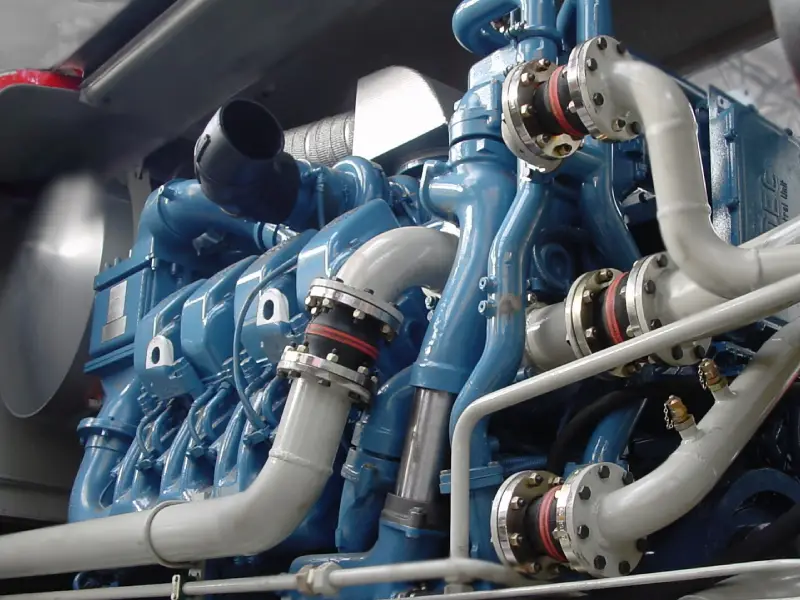

Pryžové kompenzátory mají měch z elastomeru vyztuženého syntetickým nebo ocelovým opletem. Druh pryže závisí na pracovních podmínkách kompenzátoru: médiu, teplotě apod. Jsou široce používány ve všech typech průmyslových potrubí, v elektrárnách a v topenářské technice (tepelné uzly) i sanitární technice (čistírny a čerpací stanice odpadních vod, zařízení na úpravu vody). Instalují se u podsestav vytvářejících vibrace (čerpadla, motory, turbíny, kompresory apod.). Kompenzují teplotní prodloužení potrubí, korigují nesouosost a také izolují vibrace, tlumí hluk a absorbují energii hydraulického rázu. Přípojky používané u pryžových kompenzátorů jsou pevné nebo otočné příruby, závitové přípojky nebo svěrné objímky z oceli, bronzu, hliníku nebo litiny.

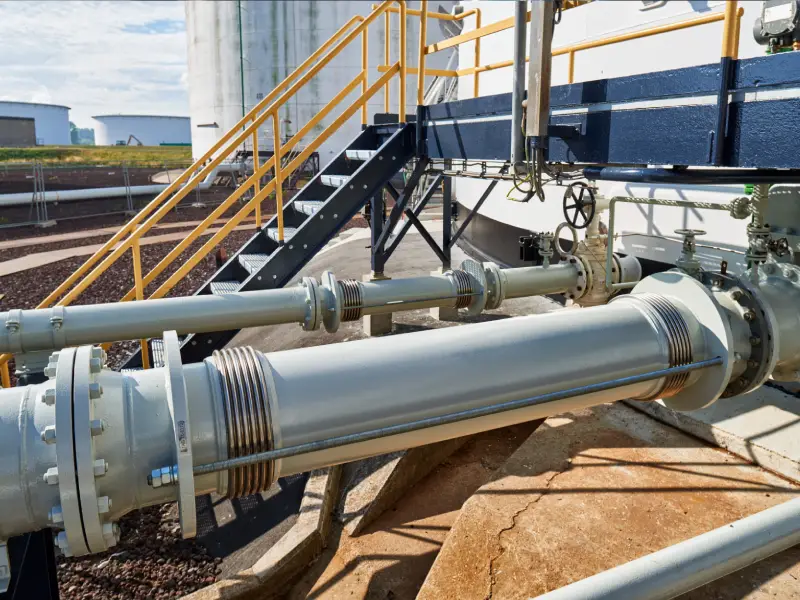

Ocelové kompenzátory se vyznačují vysokou odolností vůči vysokým teplotám a odolností proti korozi i působení agresivních chemických látek. Mají také dobré mechanické vlastnosti a vysokou únavovou životnost. Jsou nezbytné všude tam, kde panuje vysoká teplota nebo tlak, např. v teplárenství, energetice nebo ve výfukových systémech. Umožňují vést potrubí bez nevhodných  změn trasy.

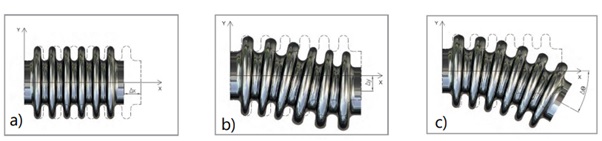

Ocelové kompenzátory vyrovnávají osové, příčné nebo úhlové posuny. Montují se do instalace pomocí přírubových přípojek nebo ocelových nátrubků k přivaření. Jako jejich doplňkové vybavení lze použít prvky, jako jsou: omezovače osových posunů, vnitřní vodicí pouzdra, vnější kryty, úhlové klouby a mnoho dalších.

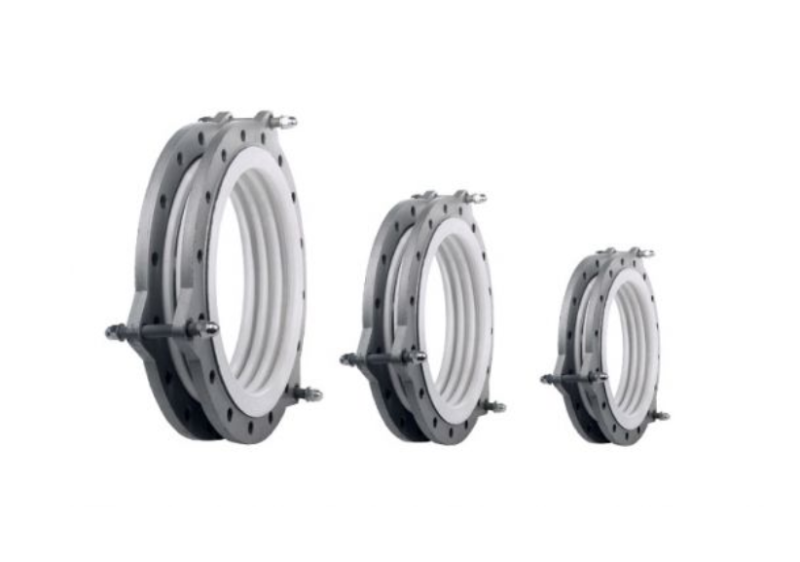

Používají se tam, kde je požadována vysoká chemická a teplotní odolnost, snadné čištění a dlouhá životnost. Vyznačují se také vynikající odolností vůči UV záření a vysokým elektrickým odporem. Všechny tyto výhody kompenzují relativně vysokou cenu materiálu. Teflonové kompenzátory nacházejí široké uplatnění v chemickém, potravinářském a farmaceutickém průmyslu. Vyrovnávají tepelné deformace, montážní napětí a vibrace. Provoz teflonových kompenzátorů mohou podpořit doplňky, jako je vnitřní vodicí pouzdro nebo vnitřní vakuové prstence.  Na trhu jsou dostupné i speciální kompenzátory s dvouvrstvým vlnovcem a drenážním systémem, které zajišťují zvýšenou bezpečnost používání.

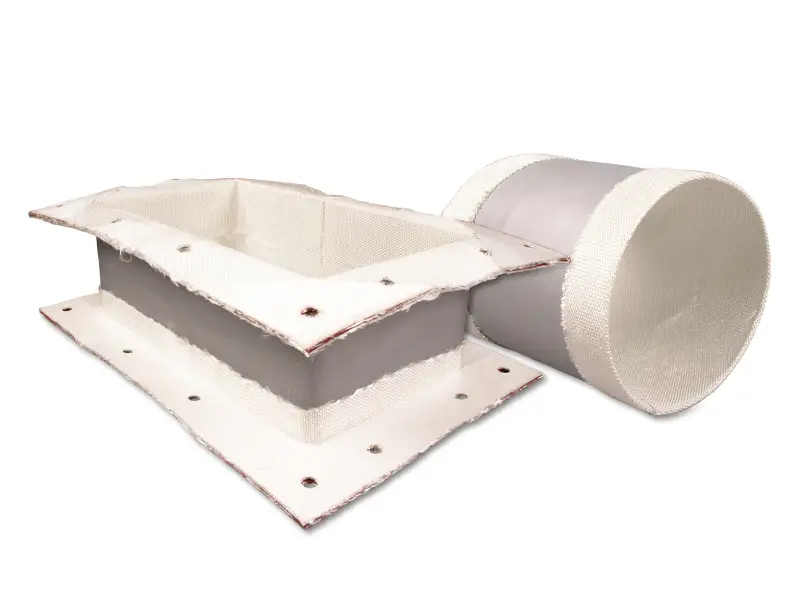

Tkaninové kompenzátory mohou mít libovolný tvar i rozměry. Používají se všude tam, kde nelze využít pryžové kompenzátory, tedy při velmi vysokých teplotách (dosahujících až +1000°C) nebo při velmi velkých rozměrech a netypických tvarech. Jsou určeny pro nízkotlaké instalace. Používají se hlavně pro studený i horký vzduch, spalinové plyny, chemické výpary a pro dopravu sypkých médií. Zajišťují správnou kompenzaci tepelných i mechanických posunů a nesouososti.

Tkaninové kompenzátory se montují ke stacionárním potrubím instalace pomocí objímek, pásů nebo přírub vyvinutých z materiálu vlnovce. Mohou být navíc vybaveny vnitřními i vnějšími výztužnými prstenci  a vnitřními ocelovými vodicími kryty, které vedou proud média. Tyto kryty se používají zejména při vyšších rychlostech proudění, pro abrazivní média a pro prachy, aby se omezovalo jejich usazování na stěnách vlnovce.

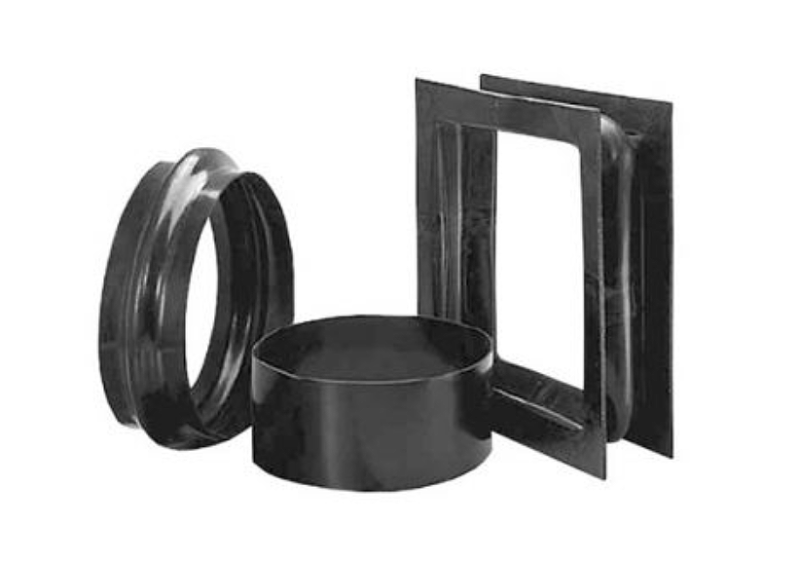

Od standardních pryžových kompenzátorů se liší tím, že jsou určeny pro nízké pracovní tlaky. Nacházejí uplatnění v podmínkách stálé pracovní teploty přesahující +200 ^oC. Elastomerové kompenzátory jsou vhodné pro potravinářská média a pro dopravu mokrých plynů a spalin v potrubích s horkým vzduchem i v komínových instalacích. Účinně pohlcují vícesměrné posuny a vibrace potrubí i nesouososti.
